• 新聞中心

    青海鋼結構的后期防腐保養

    第一章 青海西寧鋼結構的優缺點和現狀

    1. 鋼結構強度高,塑性韌性好2.材質均勻與力學計算的假定比較符合,3鋼結構的質量輕4剛結構制造簡便,施工工期短。期缺點是鋼結構耐腐蝕性差不耐火,在建筑工程中得到廣泛的應用和發展。權威資料顯示,目前全球已經有超過一半的人口居住在城市里,到2050年,預計將有75%的人口居住在城市里。因此,未來的城市建筑應該更加適合于人居、更加綠色,首選將會是鋼結構裝配式建筑

    2. 青海西寧鋼結構致命的弱點——容易腐蝕。據統計,國內每年因腐蝕而造成的經濟損失在400 億人民以上,每年9000 萬噸鋼產量中,約30% 被各種形式的腐蝕消耗掉。據不完全統計,定期維護保養的鋼結構房屋的經濟耐用年限的參考值一般為:生產用房70年,受腐蝕的生產用房50年,非生產用房80年。而鋼筋混凝土結構(包括框架結構、剪力墻結構、筒體結構、框架一剪力墻結構等):生產用房50年,受腐蝕的生產用房35年,非生產用房60年。可見,鋼結構安裝完成后定期的維護與保養的重要性。

    3. 一些鋼結構用戶不知道鋼結構還需要維護和保養。以至于出現嚴重的腐蝕,用戶往往發現不了,使得鋼構產品出現諸多不安全的隱患,降低了鋼結構在使用上的安全性,甚至影響正常使用功能。建議設計單位在鋼結構的涂裝設計說明中,不僅要提出鋼結構的涂裝要求, 同時,還要根據它的使用情況提出鋼結構的保養與維護要求。在設計說明中應當考慮鋼結構在使用過程中的環境因素, 同時也要考慮鋼結構使用的時間、年限,然后再確定涂料的品種和涂膜厚度, 以保證鋼結構的使用壽命,確定保養維護的時間及保養維護的方法、工藝等, 以確保延長鋼結構的使用年限。

    第二章 青海西寧鋼結構,鋼橋,垃圾斗等結構的保養

    一. 鋼結構如果長期暴露于空氣或潮濕的環境中,其表面又沒有防護措施時,就會產生鋼結構腐蝕、變形或是應力失效,使得結構過早的破壞。因此,如果要使鋼結構正常工作并保證其有預期的使用壽命,對鋼構定期檢查、維護和保養就顯得非常重要。鋼結構的維護與保養主要有以下幾個方面:

    1、 定期防銹防腐保護

    2、 定期防火處理保護

    3、 定期變形監測維護

    4、 其他病害的定期檢查與維護

    第三章 鋼結構維護與保養的內容和方法

    1、防止鋼結構生銹的方法

    防止鋼結構生銹的方法很多,通常采用以下幾種。

    1.1、 采用不易生銹的合金鋼制作鋼結構

    1.2、 化學氧化層防護法

    1.3、 采用金屬鍍層防護法

    1.4、 非金屬的涂層保護法

    在后期的維護與保養過程中,非金屬的涂層保護法尤為常用。在構件表面采用涂料、塑料保護起來,不使其和周圍的腐蝕介質相接觸,以此來達到防腐的目的。此法效果好,價格低廉,而且涂料品種多,供選擇范圍廣,適用性強,不受構件形狀和大小限制,能隨著構件表面的任何形狀成膜,附著牢固,溫度變化時還能隨著構件伸縮,使用方便。還可以給予構件以外觀美麗的顏色。

    2、涂層日常維護時的要求

    對于維護人員來說,對鋼結構的日常維護首先應該是對構件表面涂層的維護。對涂層維護的好壞,直接影響到鋼結構的使用壽命。因此,要做好日常維護,應該從以下幾點入手:

    1)、必須保持鋼結構表面的清潔和干燥,對鋼結構容易積塵的地方(如鋼柱腳、節點板處)應定期清理。

    2)、定期檢查鋼結構保護涂層的完好狀況,凡出現以下之一者應及時維護:

    1)、發現涂層表面失去光澤的面積達到90%;

    2)、涂層表面粗糙、風化、干裂的面積達到25%;

    3)、涂層發生漆膜凸起且構件有輕微銹蝕面積達到40%;

    4)、受高溫和高溫影響的鋼結構部位應加設防護板,起到保護涂層免受高溫破壞。

    5)、盡量避免構件與有侵蝕作用的物質接觸,已接觸的應及時清理。

    3、涂層的修復與更新

    3.1、構件表面的除銹

    在鋼結構維護工程的施工中,表面清理工作主要包括除舊漆膜。在除銹的程中,由于受施工條件的限制一般采用的方法主要有:

    2、機械除銹

    為了提高除銹質量和工作效率。改善施工人員的勞動條件,現在的鋼結構除銹工作中已經大量采用風動或電動小型設備。利用設備的主要除銹方法有:

    1)角向磨光機:這種小型風動設備主要用于清理平面地方,它根據需要可以使用砂紙、砂輪和鋼絲刷。

    2)針束除銹機:這種小型風動設備上一般裝有30~40個針束,針束可隨不同的工作曲面加以調節,主要適用于彎曲、狹窄、凹凸不平及夾縫處。

    3)單頭冷風槍:這種小型風動設備也叫敲鋅,它是利用敲鏟頭的沖擊力來清除鐵銹,鏟頭直徑一般在25~40mm,每分鐘可沖擊1000~6000次,適用于比較狹窄的地方。

    1、人工除銹

    此種方法是利用刮刀、鏟刀、手錘、鋼絲刷等鋼制工興,靠手工敲鏟,以及用砂布、砂紙和砂輪進行手工打磨來去除污物,使構件表面基本達到無油污、無鐵銹、無毛刺。此種方法由于方便易行,所需設備簡單,勞動成本低,且不受施工現場條件尺寸的限制,是鋼結構維護工程中經常采用的除銹方法。它的主要缺點是勞動條件差,工作效率低,除銹 不徹底,質量不易保證。因此,漢采用此法除銹時,管理人員應重點強調質量要求。

    4、用酸洗膏除銹

    市場上可購買到專用除銹的酸洗膏,使用方法是將酸洗膏涂在被處下的構件表面上,其厚度約為1~2mm,浸滾潤適當時間后,剝開一小片酸洗膏檢查除銹情況,若構件表面露出金屬本色,則將酸洗膏剝去,用水沖洗干 凈,徹底清除殘留的酸液。除一些特殊情況外,此種除銹方法目前已經很少采用。

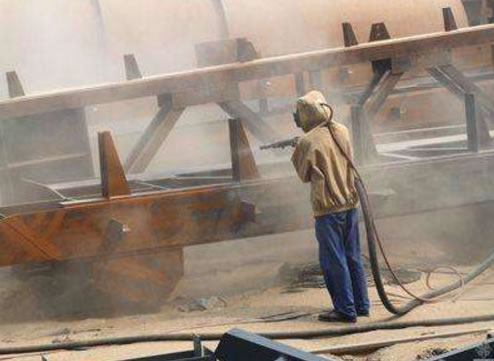

    3、噴砂除銹

    在可以停產進行施工維護的工程中,可以采用噴砂除銹。通過噴砂機將鋼結構構件天面的鐵銹清除干凈,露出金屬的本色。較好的噴砂機能夠將噴出的石黃砂、鐵砂或鐵丸的細粉自動篩去,并防止粉塵飛揚,減小對操作者健康的影響。這種方法除銹徹底。效率也較高,在發達國家已普遍采用,是一種較先進的除銹方法。

    3.2、構件表面舊漆模的清理

    對于構件表面舊漆模的清理可根據漆膜的不同情況采取不同措施。具體措施有:

    1、如舊漆膜堅固完整,構件表面附著良好,可用肥皂水或稀堿水

    將舊漆膜表面的雜質去除干凈,用清水沖洗揩干,經打磨后就可涂刷上漆。

    2、如舊漆膜大部分與構件附著良好,局部須清除時,除按以上方

    法清洗干凈外,還應經過上膩子、打磨、補漆等工序,力求做到該處與舊漆膜平整一致,顏色相同。

    3、如舊漆膜大部分與已經破損脫落,需將其全部徹底清除,清除方法有下列幾種:

    1)火噴法:即用噴燈火焰將漆膜燒化后,立即用鏟刀刮去。此法一般用于小面積的舊漆膜清理。

    2)堿水清洗法:用石灰和純堿配成的稀溶液或5%~10%(質量分數)的氫氧化鈉溶液,涂刷3~4遍。使舊漆膜 起皺脫落,再用鏟刀刮去,用清水洗凈。

    3)刷脫漆劑法:用市面出售的脫漆劑涂刷在舊漆膜上,約半小時后,舊漆膜膨脹起皺,用鏟刀、鋼絲刷將舊漆膜鏟除干凈,清除構件表面上的其他雜物。

    4)涂脫漆膏法:用脫漆膏涂于舊漆膜表面,涂2~3層,約2~3 h,漆膜破壞,用鏟刀鏟除后用水沖洗干 凈。如果舊漆膜過厚,為縮短浸潤時間,可先用刀將舊漆膜 破開適當多的口后,再涂脫漆膏。

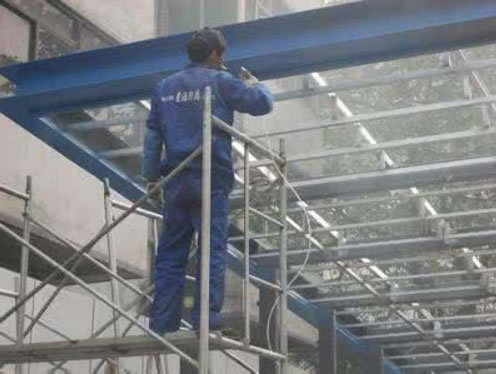

    4、涂裝施工的方法及注意事項

    (1)涂裝施工的方法:

    在維護工程中常用的方法有兩種,即涂刷法和噴涂法。

    (2)注意事項:

    1)涂漆前應對基層進行徹底清理,并保持干燥,在不超

    8h內,盡快涂頭道底漆。

    2)涂刷底漆時,應根據面積大小來選用適宜的涂刷方法。

    3)涂刷面漆時,應按設計要求的顏色和品種的規定來進

    行涂刷,涂刷方法與底漆涂刷方法相同。

    4)涂刷環境

    5)應正確配套使用稀釋劑。

    關于涂裝施工中常見的缺陷、產生的原因以及預防的法

    (二)定期防火處理

    鋼材的耐溫性較差,其許多性能隨溫度升降而變化,當溫度達到430-540℃之間時,鋼材的屈服點、抗拉強度和彈性模量將急劇下降,失去承載能力。必須用耐火材料對鋼結構進行必要的維護。以前未采用防火涂料或防火漆處理。建筑物的耐火能力取決于建筑構件耐火性能的好壞,在火災發生時其承載能力應能延續一定時間,使人們能安全疏散、搶救物資和撲滅火災。

    防火措施為:所以外露鋼構件刷防火涂料,具體要求是:鋼梁耐火時間為1.5h,鋼柱耐火時間為2.5h,使其符合建筑規范要求。

    (三)定期監測

    鋼結構生銹對構件破壞不僅表現為對構件有效截面的減薄上,還表現為構件表面產生的“銹坑”。前者使構件承載力下降,導致鋼結構整體承載力的下降,對薄壁型鋼和輕型鋼結構尤為嚴重。后者使得鋼結構產生“應力集中”現象,當鋼結構在沖擊荷載或交變荷載作用下,可能會突然發生脆性斷裂。而發生這個現象時沒有任何變形征兆,事先不容易察覺和預防。為此,對鋼結構和主要構件進行應力、變形和裂紋監測非常重要。


    推薦閱讀: 青海鋼結構   青海鋼結構加工   西寧鋼結構   西寧鋼結構加工   西寧鋼箱梁

  • 天海翼无码
